IP and SIP Intercom

TCIS-5

Référence Produit: 1008111050

Interphone IP SIP

Interphone d'accès
SIP
Avaya Certified Certification Avaya
Cisco Certified Compatibilité Cisco
NEC certified Compatibilité NEC
UL Mark Interphonie certifiée UL
IC-Edge
alphacom_40x40 ICX-AlphaCom
IP66 IP-66
IK07 IK08
Automatic Volume Adjustment Volume automatique
HD Voice Qualité de voix HD
Automatic Gain Control Contrôle automatique du gain
Active Noise Cancelling Suppression de Bruit Active
Voice Activity Detection Détection d'activité vocale
  • Qualité Audio Vingtor-Stentofon - Qualité de voix HD
  • Conçu pour répondre aux besoins des PHMR
  • Étonnant niveau de pression acoustique ajustable automatiquement
  • Suppression de bruit de fond
  • Compatible ONVIF
  • Indice de Protection IP-66 contre la poussière et l'eau
  • Conçu pour durer grâce à un cadre moulé en aluminium - Indice IK-08
  • Supporte un grand nombre de normes IP et réseaux
  • Face avant en thermoplastique noir avec deux boutons et afficheurs numériques
  • Solution unique d’étiquetage avec afficheur PMOLED (Passive Matrix Organic LED)
  • Idéal pour les environnements publics et pour garantir la sécurité des bâtiments

Afin de garantir une qualité audio inégalée, tous les postes IP de la gamme Turbine embarquent les toutes dernières technologies. Parmi les nombreuses fonctionnalités disponibles, on retrouve : la qualité de Voix HD, l’Open Duplex, la suppression de bruit active, un microphone MEMS, un amplificateur 10 W Classe D et notre haut-parleur de conception unique. Ces fonctionnalités, à l'instar de nos 70 ans d’expérience en matière de technologie acoustique ne sont que quelques-uns des facteurs qui contribuent à vous délivrer une qualité audio exceptionnelle.

Audio
Qualité Audio - Pourcentage de perte dans l’articulation des consonnes (Alcons) - à 70 dB < 5%*
Qualité Audio - distorsion totale des harmoniques + bruit, sans réduction de bruit (THD+N) - à 70 dB < 2%*
Puissance de niveau de pression acoustique (SPL) à 1 m en mode open duplex 95 dB*
SPL à 1 m en demi-duplex 105 dB*
SPL à 1 m en distribution de programme et annonce 105 dB*
Annulation du bruit - Suppression de bruit musical OUI
Annulation du bruit - Suppression de bruit statique OUI
Annulation du bruit - Suppression de bruit changeant rapidement OUI
Codecs G.711, G.722, G.729
Gamme de fréquence, Codec G.722 200 Hz – 7000 Hz
Technologies audio Modes : Full open duplex, open duplex par commutation, Adaptive jitter filter, Générateur local de tonalité, Mixage audio 3 canaux, Détection de niveau du son (alarme au cri), Contrôle automatique du gain (microphone)
Tampon de gigue adaptatif
Générateur local de tonalité
Mixage audio – Conversations et appels de groupe
Détection de niveau du son, Alarme au cri (uniquement sur AlphaCom)
Contrôle automatique du gain (microphone)
Amplificateur interne 10 W classe D
Technologie du microphone MEMS numérique, microphone omnidirectionnel
*Testé avec équipement audio de précision SYS 2722
MATÉRIEL
Connecteur Ethernet 1 x RJ 45
Autres connecteurs Sans outil, chargé sur ressort, terminaux antivibration
Entrées et sorties générales 6 (configurables)
Sorties 12mA en tant que driver de LED
Passage de relais (NO+NC+COM) Max : 250 VAC / 220 VDC, 2A, 60 W
Options de puissance PoE et/ou alimentation externe
PoE (power over Ethernet) IEEE 802.3af standard, Classe 0 (0,44 W à 12,95 W)
Alimentation externe 24 VDC (16 – 48 V)
Consommation de puissance Au repos : 1,8 W / Max : 12 W (selon le volume)
Sortie de ligne audio/ Signal de boucle inductive 600 Ohm
Rétro-éclairage de touche LED
Indication d’appel Icônes / couleurs selon la réglementation concernant les malentendants
Indication d’ouverture de porte Icônes / couleurs selon la réglementation concernant les malentendants
Technologie de l’afficheur PMOLED (Passive Matrix Organic LED)
Contraste de l’afficheur 20000:1
Angle de vue 160 degrés
Luminosité de l’écran 120 cd/m2
Durée de vie de l’afficheur 100 000 heures (11,5 années)
COMPOSITION

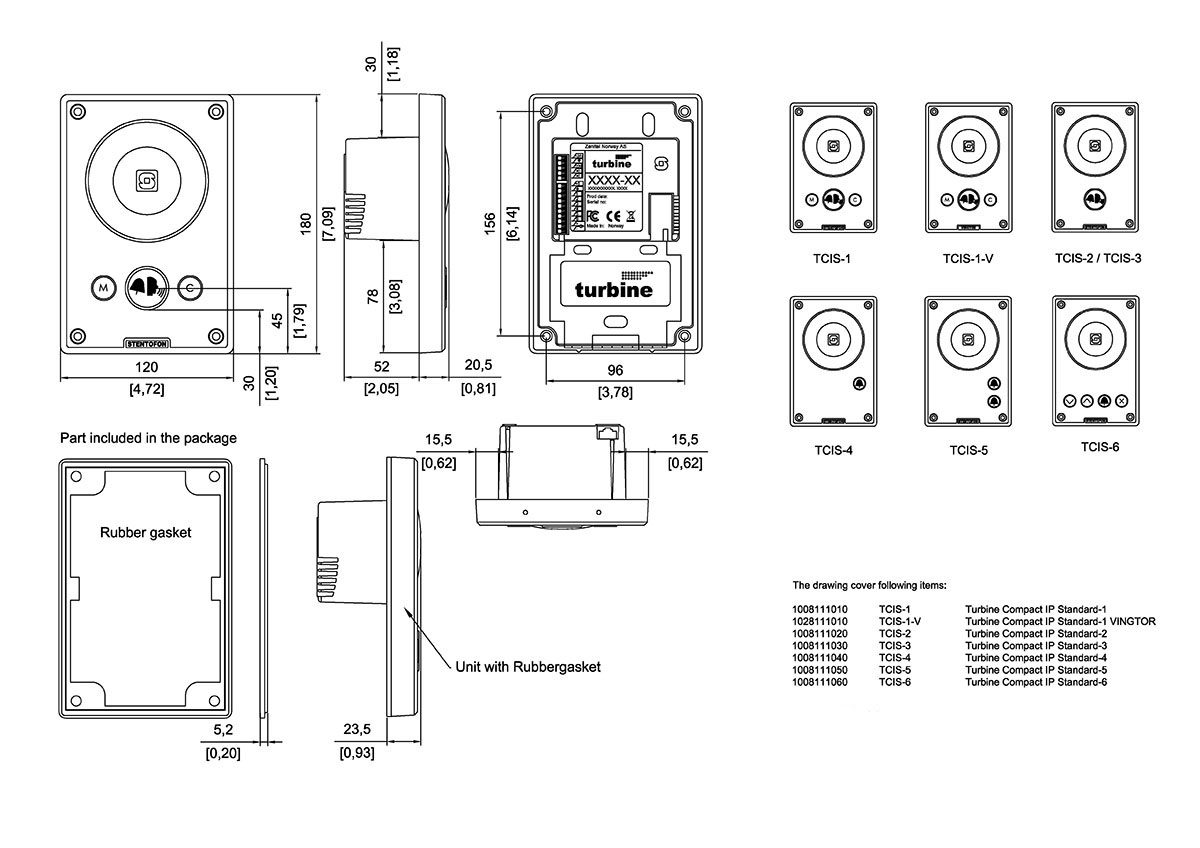

Dimensions (HxLxP) 180 x 120 x 70 mm
Dimensions avec montage encastré 180 x 120 x 20 mm
Dimensions avec montage en applique 180 x 120 x 82 mm
Poids 0,8 kg
Face avant 3 mm, revêtement anti reflet, impression de couleur au dos
Base / cadre 3 mm, alliage d’aluminium - A413.0, AlSi12Fe, peint
Couverture électronique Polycarbonate (transparent)
Joint Caoutchouc de silicone
Support de fixation Acier SECC
Touche Polycarbonate de 3 mm (transparent)
Longueur d’enfoncement du bouton 1,25 mm
Force d’activation de la touche 350 gf
Cycles de pression avant défaut 300 000
Protection du haut-parleur contre la pénétration d’objets de large diamètre Grille du haut-parleur 3D en aluminium moulé
Protection du haut-parleur contre la pénétration d’objets de petit diamètre Acier inoxydable, transparent acoustiquement
MISE EN RÉSEAU ET PROTOCOLES
Protocoles IPv4 (avec DiffServ), SIP, TCP, UDP, HTTPS, TFTP, RTP, DHCP, SNMP, Vingtor-Stentofon CCoIP® , NTP
Protocoles LAN Power over Ethernet (IEEE 802.3 a-f), VLAN(IEEE 802.1pq), Sécurité réseau (IEEE 802.1x), STP (IEEE 802.1d), RSTP (IEEE 802.1d-2004)
Management et opération HTTP/HTTPS (configuration web) DHCP et IP statique + Vingtor-Stentofon Pulse™, Mise à jour logicielle automatique à distance, Surveillance centralisée
Fonctions de supervision avancées Ex : test réseau, test de tonalité, rapports d’état (uniquement sur AlphaCom)
Support SIP RFC 3261 (SIP base standard) RFC 3515 (SIP refer) RFC 2976 (SIP info), SIP utilisant la TLS, RFC 5630
Support DTMF RFC 2833, 2976 (SIP info)
ENVIRONNEMENT ET CONFORMITÉ
Indice de Protection IP IP 66, conformément à la norme EN 60529 (s'applique lorsque le TCIS-5 est monté dans un boîtier applique TA-1)
Indice IK IK 08, conformément à la norme EN 62262
Températures de fonctionnement De -40° à +70° C
Températures de stockage De -40° à +70° C
Humidité supportée < 95% (sans condensation)
Corrosion Vent salé, conformément à la norme EN 60945
Vibration Testé selon la norme EN 60945
Résistance aux UV OUI
CEM CE et FCC Partie 15, EN 50121-3-2 Applications ferroviaires, EN 50121-4 Applications ferroviaires, Règlement ONU 10, révision 4 + Correction 1 + Amendement 1
Conformité CEI/EN 60945 Équipement Marin, CEI/EN 61000-6 Industries légère & lourde, CEI/EN 50155 Applications ferroviaires, * CEI/EN 50486 Équipement pour utilisation dans des systèmes audio vidéo de contrôle d’accès * Avec un revêtement supplémentaire conforme, le poste nécessite un switch PoE certifié EN 50155
Certifications UL 60950-1, cUL 60950-1, CB conformément à la norme CEI 60950-1
AUTRES SPÉCIFICATIONS
Information sur adresse IP Adresse IP donnée par voie orale après le démarrage du système
Durée de vie du bouton > 1 000 000 cycles
Pays de fabrication Pologne
